ドリルバンドソー

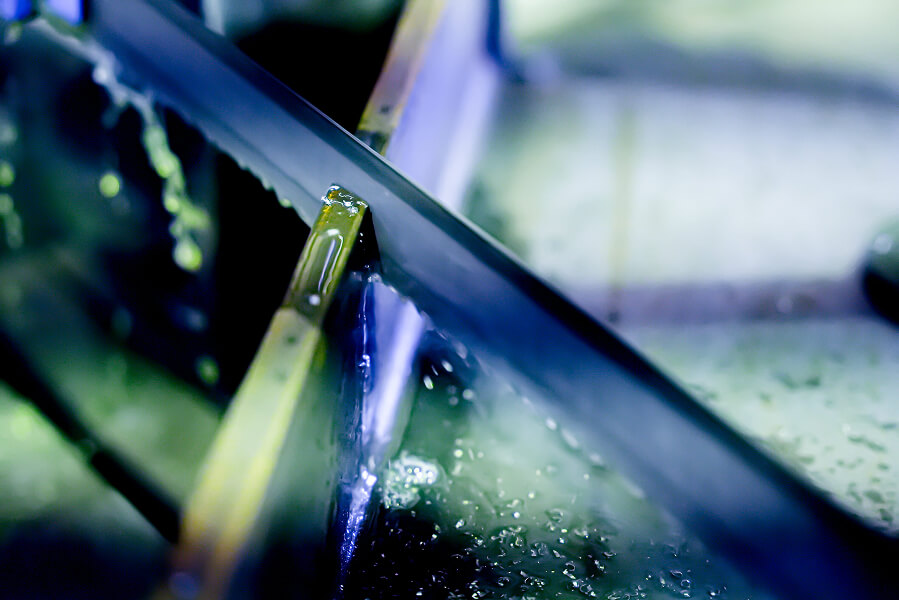

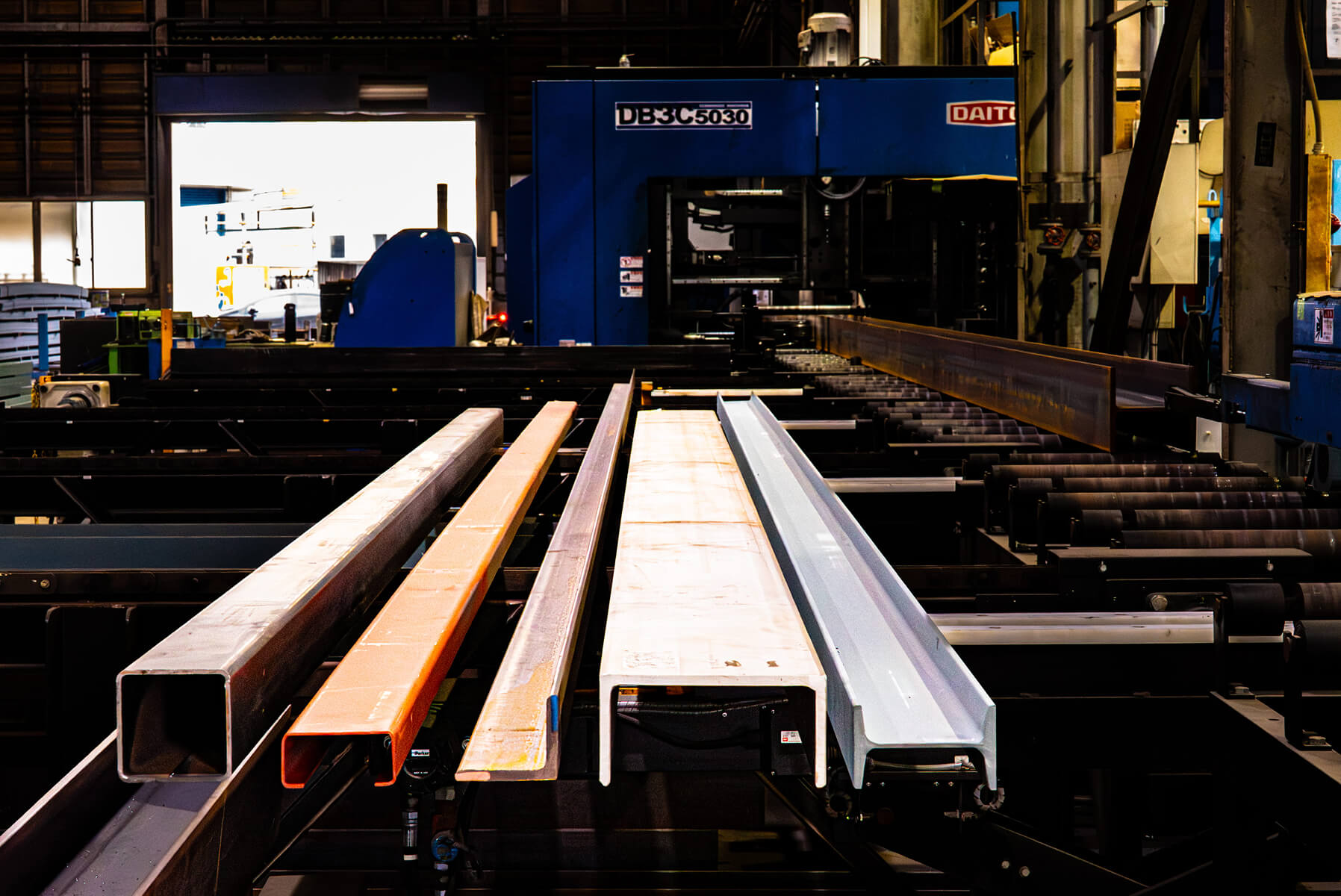

鋸（バンドソー）切断とは、帯状の鋸刃を高速で回転させて材料を切断する方法です。プレスによる切断と比較し切断面も美しく、寸法公差は±1.0mm程度と精度も良好。国内で生産されている全てのサイズの平鋼のほか、あらゆる形鋼に対応しています。弊社は、この鋼材を切断するバンドソーと、3軸を同時に孔加工できるドリルマシン、罫書・マーキン記載が一体となる複合機を導入。これまで、それぞれ独立した工程であった「孔あけ」「切断」「罫書き」を一つのラインで実行可能とし、コストダウンと納期短縮を実現しました。
加工可能形状
- H型鋼
- アングル
- チャンネル
- C型チャンネル
- 角パイプ
- 平鋼
- 平鋼
- バルブプレート

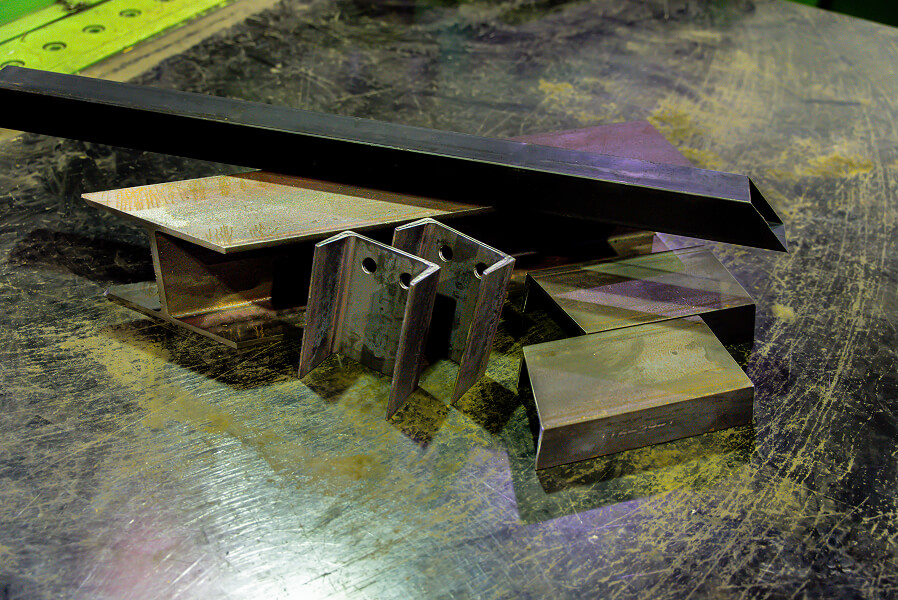

切断、孔加工、タップ加工、エッジ処理など、これ1台。
ドリルバンドソー
- 最大有効加工能力（mm）
-
Ｈ型鋼／100×50～500×300
アングル／50×50～250×250
チャンネル／75×40～380×100
Ｃ型チャンネル／90×45～250×75
角パイプ／50×50～300×300
平鋼／6ｔ×50～36×500
バルブプレート／9.5ｔ×325×180～12ｔ×45×250

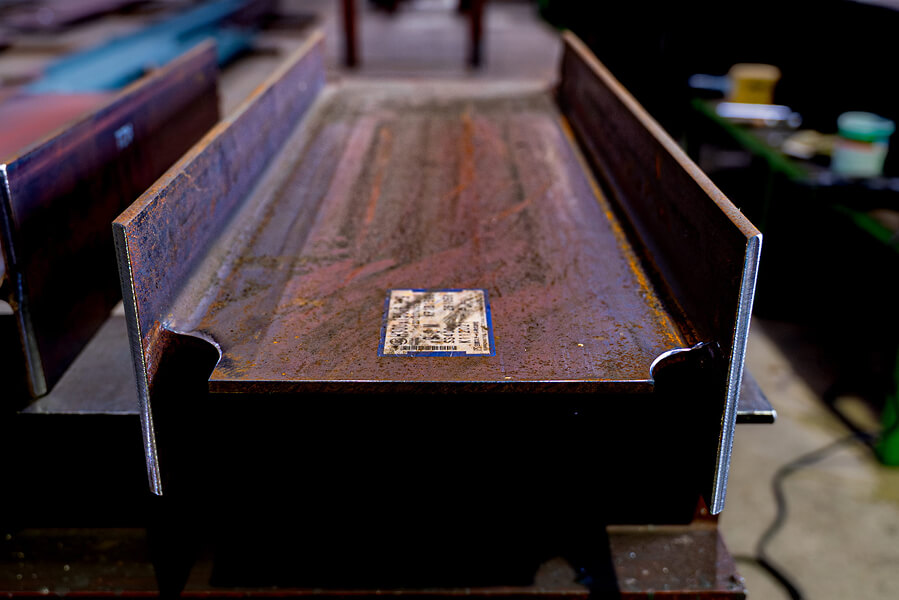

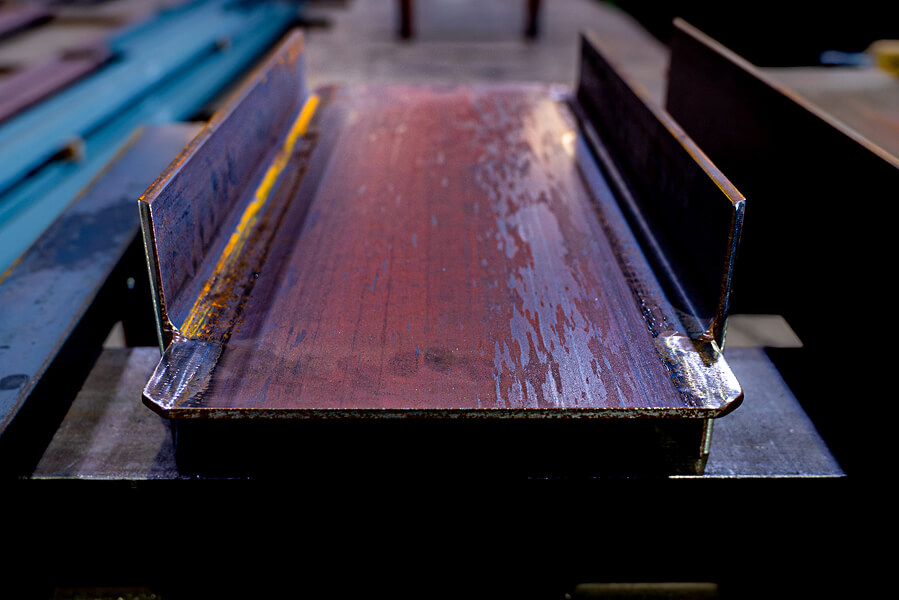

厚物から薄物まで切断可能。

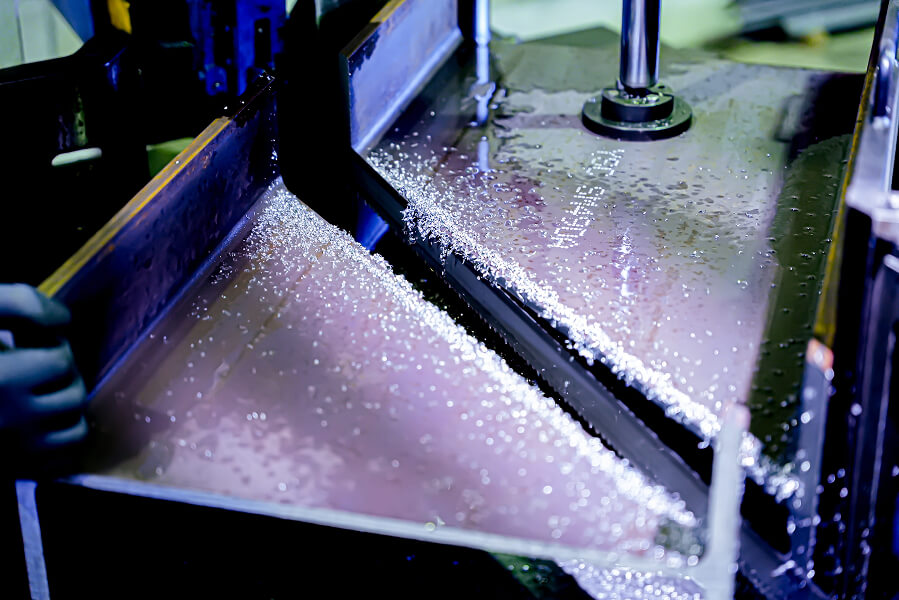

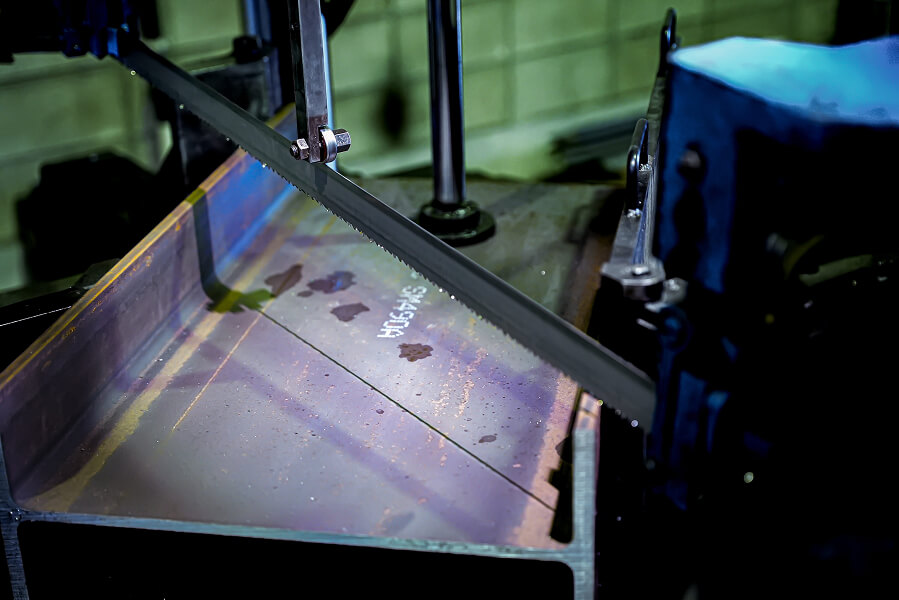

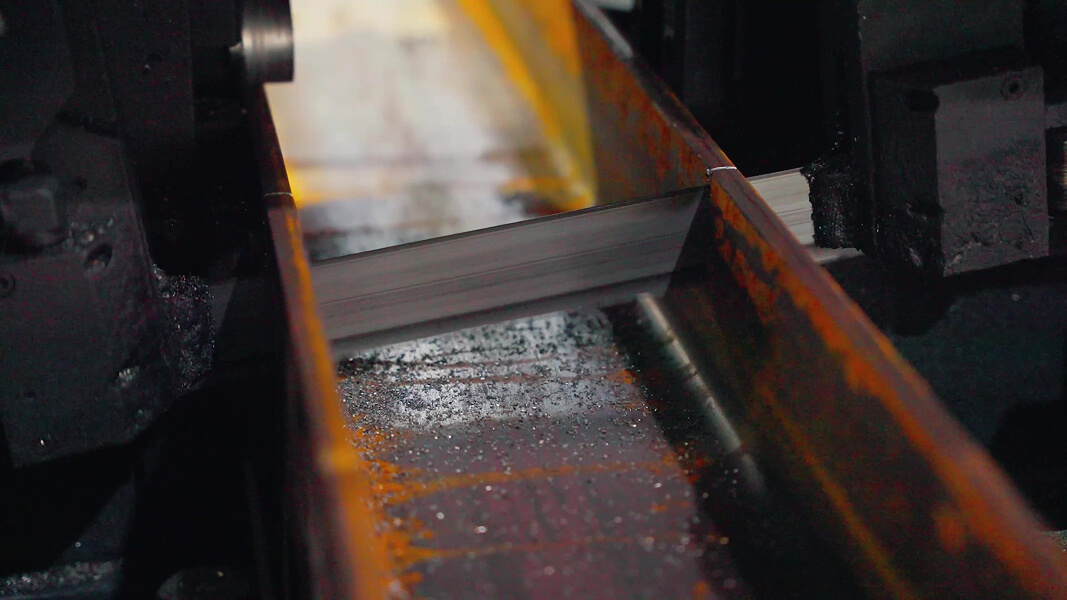

薄い帯鋸刃に張力をかけて保持する方式で切断するため、断面形状を問いません。高速切断でも精度の良い寸法公差±1.0mm程度。

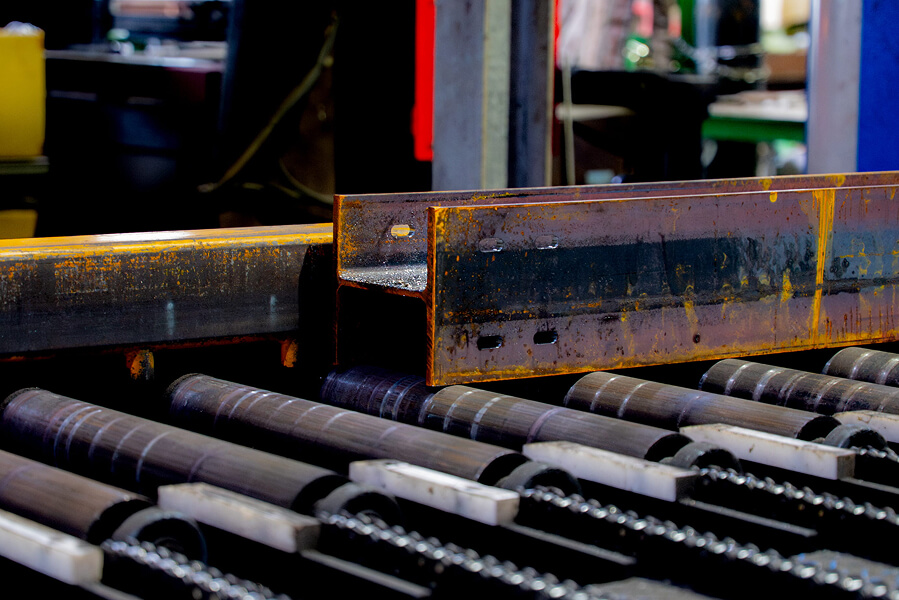

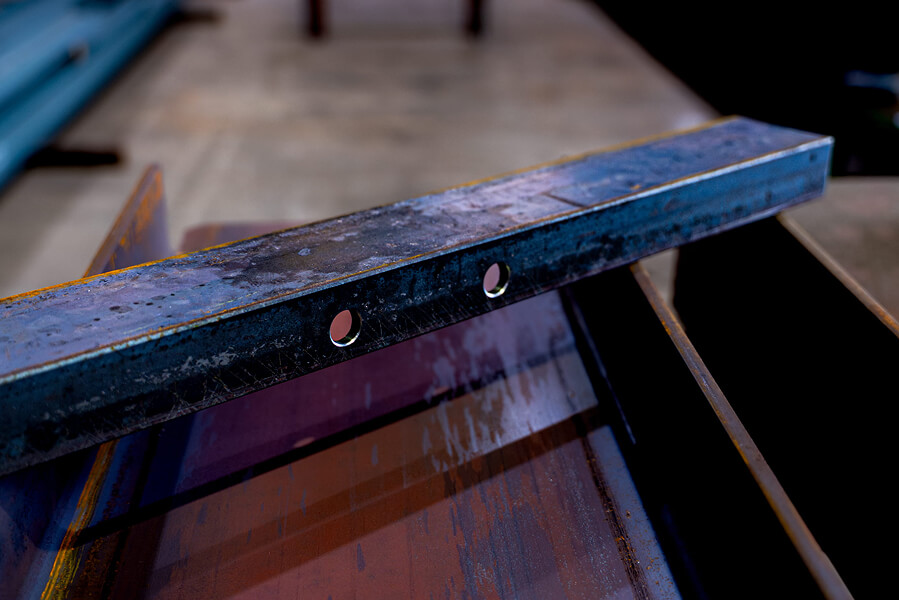

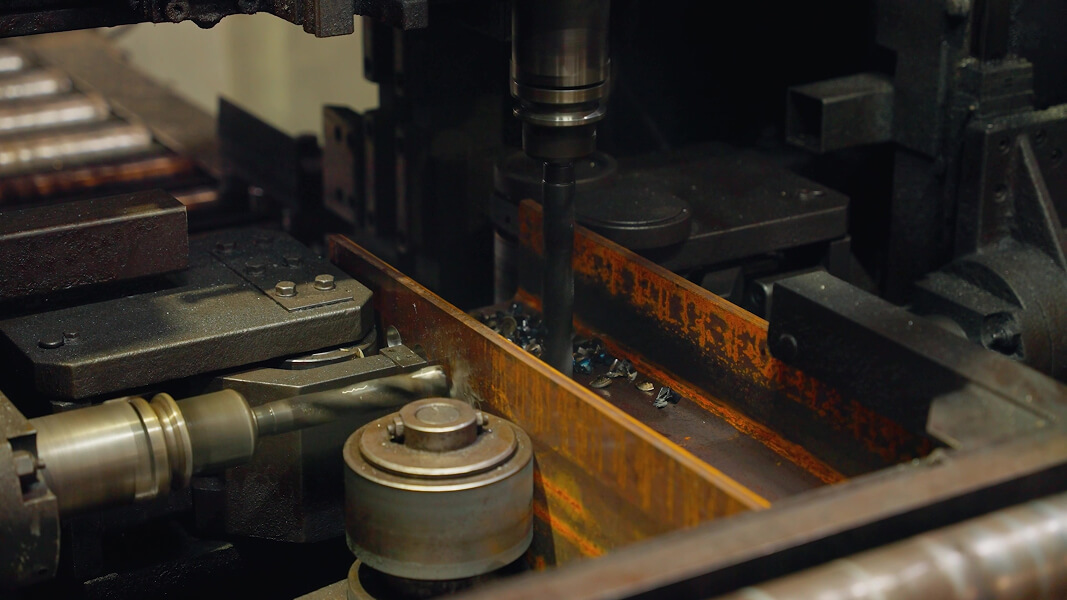

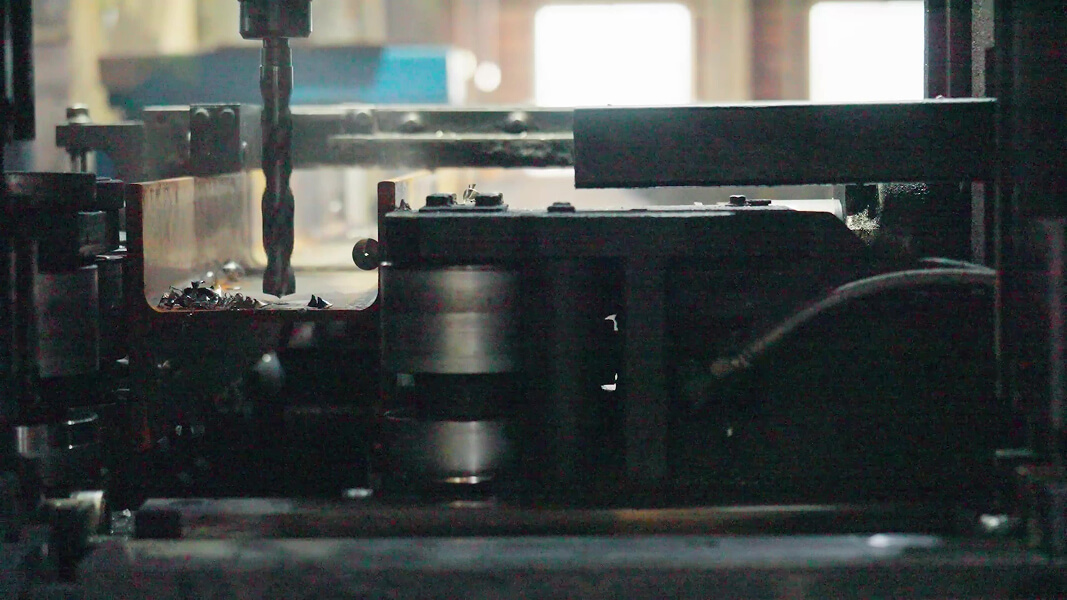

上・左・右の3方向にドリルユニットを搭載。3軸同時に孔加工が可能！
ドリルユニットには合計24本のツールを装備可能。異径の孔加工も大幅な時間短縮を実現。
キリ孔加工後にそのまま工具を持ち替えてタッピング加工も可能！
孔加工後に面取り加工も可能！
部材位置などの罫書きや、その他マーキングも可能！
上・左・右の各ドリルユニットにはATC（ツール自動交換機能）を装備。径の異なるドリルへの自動交換はもちろん、タッピングや罫書き、面取りといった加工が自動で行えます。段取時間の大幅削減により、生産性の向上とコストダウンが実現します。

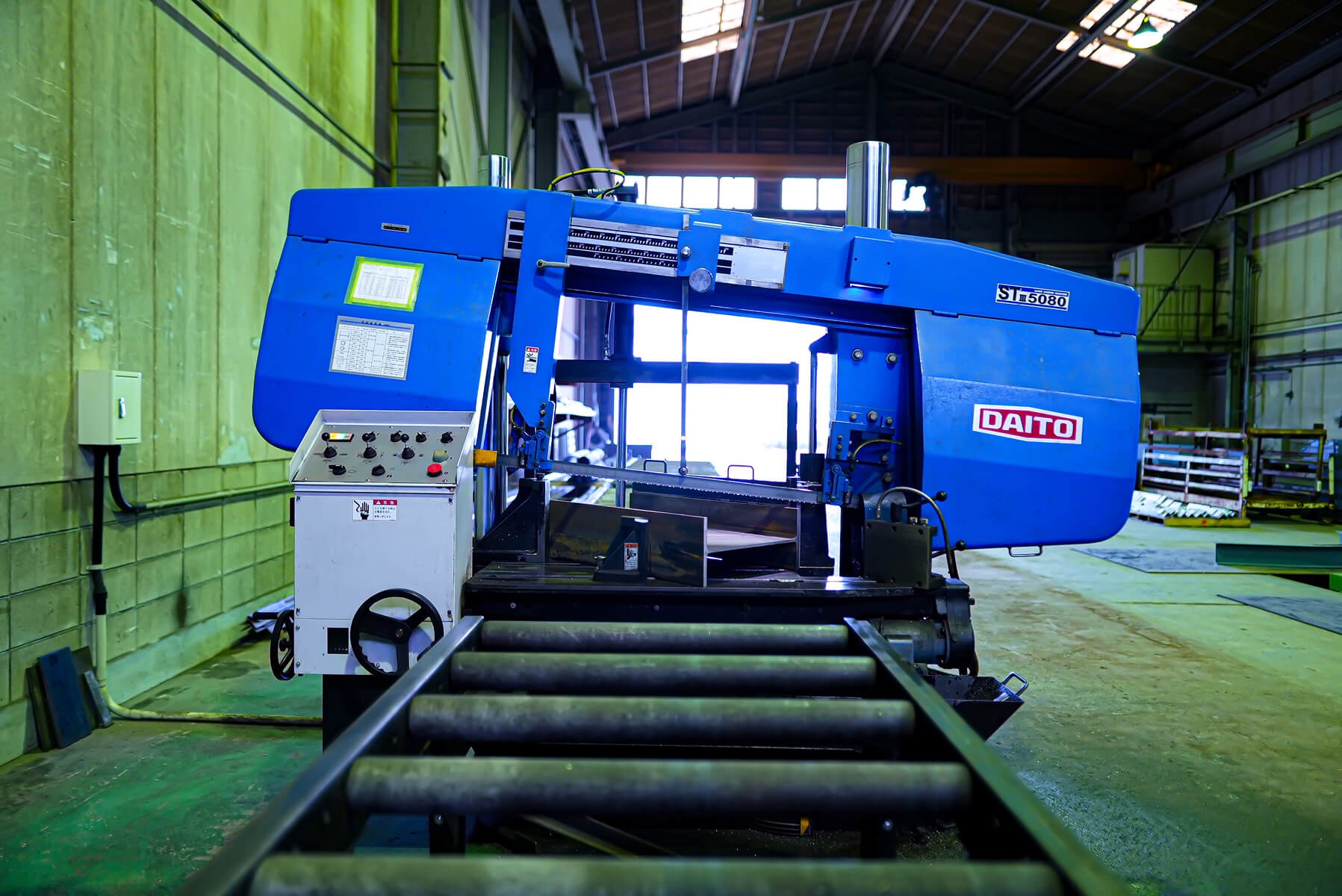

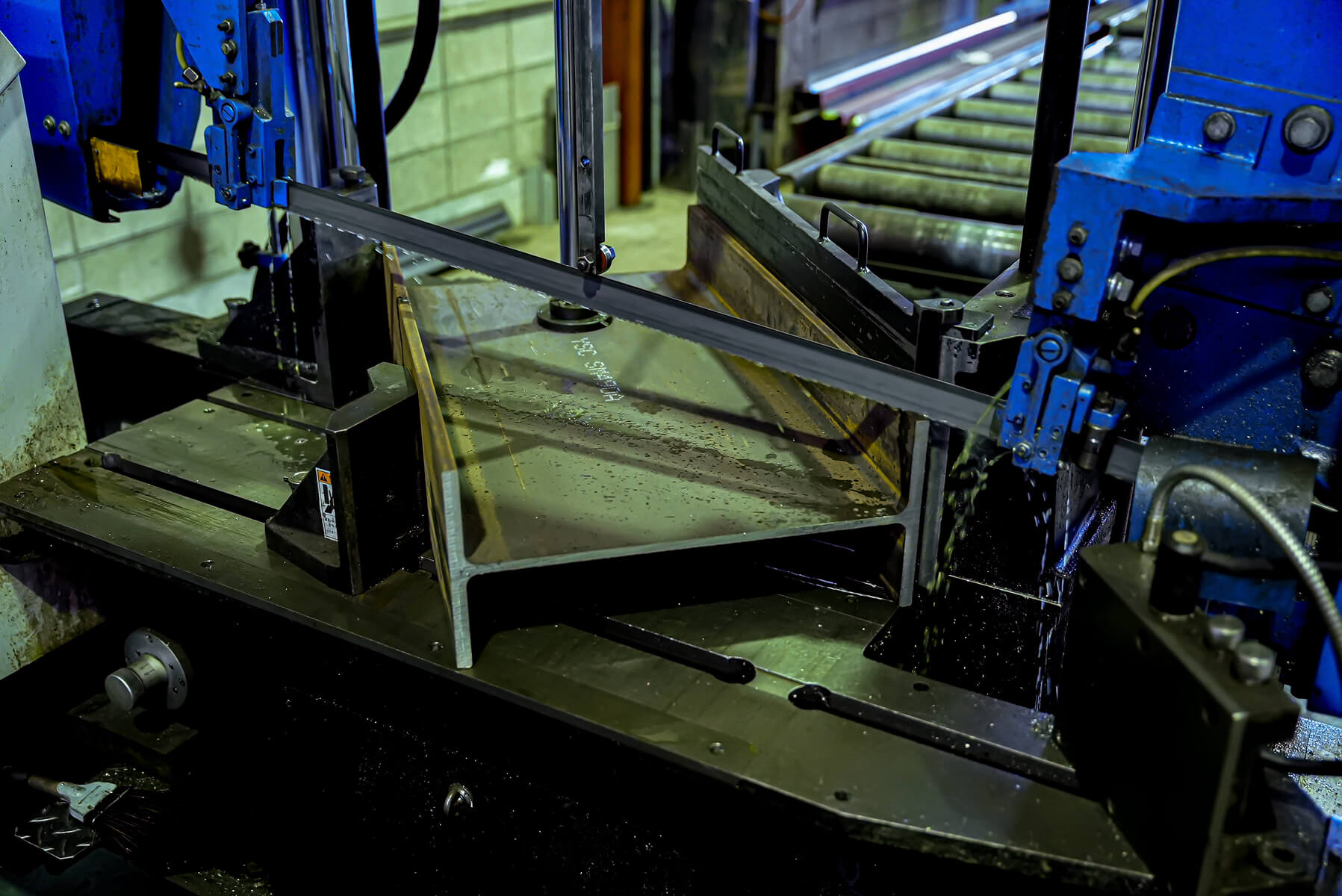

サイズ約500×800程度の形状物を 0度〜45度まで切断可能。
長さ切断：斜め切断専用ノコ切断機
